DZKT-Z型人防電站發電機及附屬設備控制系統，是我公司嚴格按照《防空地下室固定柴油電站》的圖集要求研發生產的，主要安裝在各類建筑物的人防地下室、人防指揮工程、地下隱蔽設施及坑道、普通人防工程地下室的中心醫院、急救醫院的固定電站柴油發電站值班室內的專用人防電氣控制設備。它是由智能型的人防電站發電機及附屬設備控制臺、智能型人防電站發電機房信號聯絡箱、LED或者液晶顯示屏組成，來共同完成對人防地下室發電站內的發電機及附屬設備的各項數據采集及狀態進行監測、顯示，接收SFKX-A型人防總控臺發出來的三種通風方式信號，實現人防電站內的發電機及附屬設備與三防系統的聯動控制，從而達實現集中化、智能化的控制；

DZKT－Z-□

L-LED屏

Z智能化Y-液晶屏

人防電站輔機控制臺

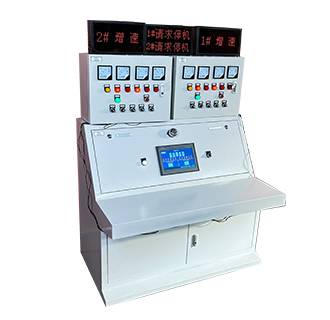

1、智能型的人防電站發電機及附屬設備控制臺，安裝在人防電站值班室內，箱體一般采用琴臺式，落地式安裝，具體尺寸和安裝內容、內置人防發電機及附屬設備智能控制器，嵌入了我公司自主開發的系統控制軟件（軟件著作權登記號：2024SR1851034）,控制面板采用可觸摸的液晶顯示屏，可接收并顯示智能型人防電站發電機房信號聯絡箱集采及發電機控制器發送過來的發電機及附屬設備的各項數據及運行狀態，如發電機運行時候的動作狀態、電流、電壓、運行時間、轉速、頻率、油壓、油溫、水溫、水壓和轉速，油泵、冷卻循環泵、進/排風機、人防手電動密閉閥等；并對柴油發電機組發出起動、調速、并列和停機(含緊急停機)的指令，對附屬設備發出手自動控制的指令；

2、智能型人防電站發電機房信號聯絡箱安裝在人防地下室發電機房，箱體采用壁掛式，內置智能數據采集控制模塊，可采集人防柴油發電機組的動作狀態及各種參數、采集發電站房附屬設備的運行狀態及參數，還可以在發電機房發出“準備完畢”、“請求停機”、“請求減負荷”、“請求減負荷”、“故障停機”指令給發送給智能型的人防電站發電機及附屬設備控制臺；接受智能型的人防電站發電機及附屬設備控制臺對發電機及附屬設備發出的控制指令，從而實現集中化、智能化的控制要求；

3、LED或者液晶顯示屏分別安裝在人防發電站的值班室和發電機房，一般情況下，在人防發電機房一臺發電機組對應一個顯示屏，電站值班室再安裝一個顯示屏，目的是為了將發電機房向值班室發出的請求指令，值班室向發電機組發出的控制指令在各自對應的LED屏（或液晶屏）上放大顯示出來，便于值班人員更加及時、準確執行戰時發電機各種的命令及狀態；

工作電壓：AC220V（±10%），頻率50Hz(±5%)

控制輸出：無源開關量信號、RS485信號

二次回路控制電流：＜5A

工作溫度：-20℃-60℃

相對濕度：5%-100%

顯示及操控方式：LED薄膜式指示燈、按鈕開關、顯示儀表或者觸摸屏

l 檢查各種信號電纜的規格及參數是否滿足現場控制需求，信號線根數是否與設計圖紙相符。

l 采用落地式安裝，提前溝通清楚智能型的人防電站發電機及附屬設備控制臺的尺寸，預留好安裝位置；

l 智能型的人防電站發電機及附屬設備控制臺到智能型柴油發電機房信號聯絡箱、各種輔助控制設備之間如何敷設，信號涉及到485通訊或者模擬量信號，需敷設信號屏蔽線。

l 參考人防電站發電機及附屬設備控制系統的設計說明，結合電站輔機控制臺相關的人防圖集的控制方式及要求，及人防固定電站設備平面布置圖。

l 確定該控制系統所涉及到的附屬設備的類別、數量及控制要求，需要采集和監控的各種數據的類型；

l 箱體的規格與材質，表面處理的要求，安裝環境的溫度、濕度，防護等級。
