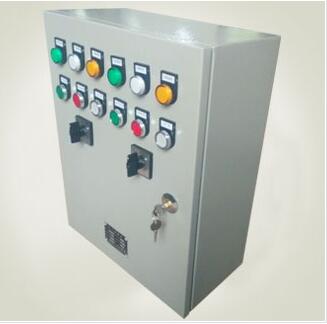

DXZ系列人防雙連桿電動密閉閥控制箱原理主電路配合密閉電動閥裝置構成完整的控制回路，主要有斷路器 接觸器 按鈕 指示燈 電磁繼電器 等電氣元件構成，通過電機正反轉的原理來控制密閉閥的打開和關閉，正常情況下，接好電源，合上斷路器，這時電源指示燈亮，按下開閥按鈕，密閉閥打開，開閥指示燈亮 ，按下停止按鈕，密閉閥停止運行，按下關閥按鈕，密閉閥關閉，關閥指示燈亮。

　　人防雙連桿電動密閉閥控制箱安裝與調試

　　1.將控制箱固定在墻上或者支架上。

　　2.把三相電源方別接在控制箱的L1L2L3 N 端子上。

　　3.分別按下開.關.停按鈕檢查空載運行是否正常。

　　4.按控制箱電氣原理圖和電動裝置接線圖，用電纜按對應的端子號把控制箱和電動裝置的端子連接起來。

　　5.再次按下開.關.停按鈕，仔細觀察電動密閉閥運行，如果運行正常，接下投入使用即可。
